Труба RTP 2-6 дюймов для высоконапорной добычи нефти и газа

Армированная термопластичная труба (RTP) стала преобразующей технологией в нефтегазовой отрасли, предлагая убедительную альтернативу традиционным стальным трубопроводам для высоконапорных производственных применений. Сочетая высокоэффективные материалы, такие как бимодальный полиэтилен высокой плотности (HDPE), с высокопрочными армирующими волокнами, RTP обеспечивает легкую, коррозионностойкую и гибкую трубопроводную систему, которая значительно снижает затраты на установку и повышает эксплуатационную надежность.

Диапазон диаметров от 2 до 6 дюймов представляет собой один из наиболее широко используемых типоразмеров для нефтегазовых трубопроводов, систем сбора и высоконапорных установок водяного нагнетания. В данной статье представлен всесторонний технический обзор производства RTP-труб диаметром 2-6 дюймов с акцентом на передовые производственные возможности, предлагаемые комплексными RTP-линиями JMG Machinery.

Технический обзор RTP-труб 2-6 дюймов

Конструкция и структура

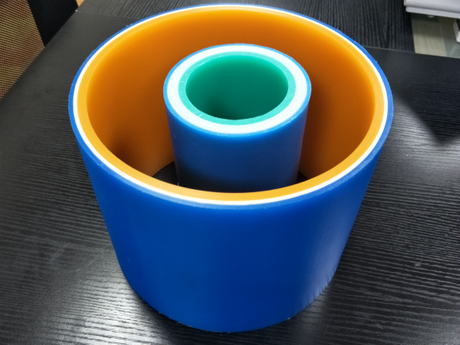

RTP-труба имеет многослойную композитную конструкцию, обеспечивающую превосходные механические характеристики. Типичная структура состоит из трех основных слоев:

1. Внутренний вкладыш: Термопластичный слой HDPE (обычно марки PE80 или PE100), служащий основным барьером для жидкости, обеспечивающий отличную химическую стойкость и гладкую поверхность потока.

2. Армирующий слой: Один или несколько спирально намотанных армирующих слоев из высокопрочных материалов, таких как стекловолокно, арамидное волокно, полиэфирная нить или стальная проволока. Для труб диаметром 2-6 дюймов может применяться несколько армирующих слоев в зависимости от требуемого класса давления.

3. Наружная защитная оболочка: Наружный слой HDPE со стабилизаторами УФ-излучения и антиоксидантными добавками для защиты армирующего слоя от воздействия окружающей среды.

Все три слоя сплавлены вместе в полностью связанных RTP-конструкциях, обеспечивая безупречное соединение, предотвращающее проницаемость и обрушение вкладыша.

Технические характеристики для диаметров 2-6 дюймов

Стандартное рабочее давление для RTP-труб 2-6 дюймов обычно составляет от 750 фунт/кв. дюйм до более 3 000 фунт/кв. дюйм, при этом максимальное расчетное давление достигает 32 МПа (4 640 фунт/кв. дюйм) в зависимости от выбора армирующего материала. Давление разрыва может превышать 100 МПа (14 500 фунт/кв. дюйм). Температурный диапазон обычно составляет от -42°C до +135°C, что делает RTP пригодным для широкого спектра производственных условий.

Соответствие отраслевым стандартам

RTP-трубы 2-6 дюймов производятся в соответствии со строгими международными стандартами:

• API 15S – Стандарт квалификации армированных термопластичных труб

• API Q1 – Требования к системе менеджмента качества

• ISO 9001:2015 – Системы менеджмента качества

• DNV-ST-F119 – Подводные и морские применения RTP

• API 17J – Спецификации для морских несвязанных гибких труб

• SY/T 6662 – Спецификация Китая для гибких композитных труб в нефтегазовой отрасли

Производственный процесс: Линия по производству RTP

Производство высококачественных RTP-труб диаметром 2-6 дюймов требует сложного производственного оборудования, способного обеспечивать точный контроль слоев и последовательное нанесение материалов. JMG Machinery предлагает комплексные RTP-линии "под ключ", разработанные для удовлетворения требований производства труб для нефтегазовой отрасли.

Основной производственный процесс

Процесс производства RTP обычно включает следующие этапы:

1. Экструзия внутренней трубы: Материал HDPE экструдируется через специальную матрицу для формирования внутреннего вкладыша с точным контролем размеров. Система экструзии обеспечивает постоянную толщину стенки и гладкую внутреннюю поверхность.

2. Намотка армирующего слоя: Несколько намоточных станций наносят армирующие материалы (стеклолента, арамидная лента, стальная проволока или полиэфирная нить) под контролируемыми углами и натяжением. Намоточный диск оборудования JMG наклонен под тем же углом, что и угол намотки армирующей ленты, что обеспечивает точное нанесение слоев. В зависимости от класса давления может наноситься от 1 до 6 слоев армирования.

3. Связывание и сплавление: Для полностью связанных RTP-конструкций между слоями наносится адгезивная смола, а нагревательные устройства отверждают волокнистое армирование, создавая интегрированную композитную структуру.

4. Экструзия наружной оболочки: Поверх армированной структуры экструдируется защитный наружный слой HDPE, герметизирующий и защищающий армирующие слои.

5. Охлаждение и калибровка: Готовая труба проходит через станции охлаждения и калибровки для фиксации окончательных размеров и обеспечения круглости.

6. Резка и намотка на катушки: Готовая труба разрезается по длине или наматывается на катушки для транспортировки и установки.

Возможности оборудования

RTP-линии JMG Machinery позволяют производить трубы диаметром от 50 мм до 630 мм (от 2 до 24 дюймов), покрывая полный спектр 2-6 дюймов. Основные компоненты оборудования включают:

• Одно- и двухшнековые экструдеры – Для точного плавления и экструзии HDPE

• Экструзионные матрицы и оснастка – Индивидуально разработанные для конкретных размеров труб

• Вакуумные калибровочные и охлаждающие ванны – Для обеспечения точности размеров

• Многочисленные намоточные машины – Для армирования стальной проволокой, полиэфирной нитью и лентой

• Тянущие устройства – Для постоянного протягивания и контроля натяжения трубы

• Оборудование для резки и снятия фасок – Для точной обработки торцов

• Автоматические намоточные машины – Для намотки готовой трубы

• Централизованные системы управления – Для мониторинга процесса и контроля качества

JMG Machinery предлагает гибкие варианты армирования, включая технологии ленточной намотки, намотки стальной проволокой и намотки неметаллическими волокнами, что позволяет производителям адаптировать характеристики труб к конкретным требованиям применения.

Преимущества RTP-труб 2-6 дюймов для высоконапорных применений

Коррозионная стойкость

В отличие от стальных трубопроводов, подверженных коррозии от пластовых жидкостей, рассола, H₂S и CO₂, RTP-трубы полностью неметаллические и по своей природе не подвержены коррозии. Это устраняет необходимость в ингибиторах коррозии и системах катодной защиты, значительно снижая эксплуатационные расходы.

Легкий вес и возможность намотки на катушки

RTP-трубы значительно легче стальных аналогов, что облегчает их транспортировку и установку. Диапазон 2-6 дюймов может наматываться на катушки непрерывной длиной до 1 000 метров (3 280 футов), что резко сокращает количество необходимых соединений и ускоряет монтаж. Затраты на установку могут быть снижены на одну треть по сравнению с обычными трубными материалами.

Гибкость

Присущая RTP гибкость позволяет трубе повторять контуры рельефа, огибать углы и адаптироваться к подвижкам грунта без необходимости в дополнительных фитингах. Это особенно выгодно на сложных рельефах и в сейсмических зонах.

Высокая способность выдерживать давление

Благодаря выбору соответствующих армирующих материалов и конфигурации слоев RTP-трубы 2-6 дюймов могут достигать рабочего давления до 32 МПа (4 640 фунт/кв. дюйм). Многослойная армирующая структура эффективно распределяет кольцевые напряжения, обеспечивая надежную работу под высоким давлением.

Длительный срок службы

RTP-трубы рассчитаны на срок службы 20 лет и более при эксплуатации в заданных параметрах. Их устойчивость к коррозии, истиранию и химическому воздействию обеспечивает стабильную производительность в течение всего срока эксплуатации.

Снижение затрат на техническое обслуживание

Необслуживаемый характер RTP-труб обеспечивает экономию общей стоимости владения (TCO) более чем на 20% по сравнению со стальными трубопроводными системами.

Применение в добыче нефти и газа

RTP-трубы 2-6 дюймов используются в широком спектре применений при добыче нефти и газа:

• Нефтегазовые трубопроводы – Транспортировка добытых углеводородов от устья скважины до перерабатывающих предприятий

• Высоконапорное нагнетание воды – Системы нагнетания воды для повышения нефтеотдачи (EOR)

• Сбор и транспорт газа – Сети сбора и распределения природного газа

• Утилизация пластовых вод – Транспортировка пластовой воды в нагнетательные скважины

• Линии ввода химикатов – Доставка ингибиторов коррозии и технологических химикатов

• Многофазный транспорт – Одновременная транспортировка нефти, газа и воды

• Морские стояки и трубопроводы – Подводные производственные применения

• Реабилитация трубопроводов – Восстановление существующих стальных трубопроводов

Экологические преимущества

RTP-трубы имеют значительные экологические преимущества по сравнению с традиционными стальными трубопроводами:

• До 4 раз меньший углеродный след CO₂ по сравнению с производством и установкой стальных труб

• Многоразовое использование – RTP-трубы могут быть извлечены и повторно использованы

• Отсутствие требований к покрытию или футеровке – Исключает выбросы летучих органических соединений (VOC), связанные с покрытием стальных труб

• Снижение транспортных выбросов благодаря легкой конструкции и возможности намотки на катушки

Заключение

RTP-труба диаметром 2-6 дюймов представляет собой зрелую, проверенную технологию для высоконапорных применений в добыче нефти и газа. Имея более чем 30-летний подтвержденный опыт работы в отрасли, RTP зарекомендовала себя как надежная, экономически эффективная альтернатива традиционным стальным трубопроводам.

JMG Machinery (Куншань Цзимагэ Машинери Мануфакчуринг Ко., Лтд.) с ее комплексными решениями для линий по производству RTP позволяет производителям труб выпускать высококачественные RTP-трубы 2-6 дюймов, соответствующие самым строгим отраслевым стандартам. От экструзионных систем до намоточного оборудования и комплексных линий "под ключ" – JMG Machinery предоставляет технологии и опыт, необходимые для успеха на растущем рынке RTP-труб.

Для получения дополнительной информации о решениях JMG Machinery для линий по производству RTP посетите www.jmgmachinery.com.
