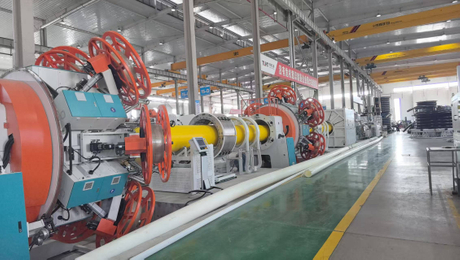

В крупных инфраструктурных проектах — от нефтегазового транспорта и горнодобывающей промышленности до городских водопроводных систем и морской инженерии — характеристики трубных материалов напрямую определяют безопасность и срок службы объектов. Новая линия производства армированных композитных труб (RTP/TCP) с намоткой стеклоленты от JMG Machinery — серия Big Dia — разработана с учётом самых жёстких требований современной промышленности к крупногабаритным, высоконапорным и коррозионностойким трубопроводным системам.
Данная линия предназначена для непрерывного производства термопластичных композитных труб (RTP/TCP), армированных стеклолентой, и совместима со стеклолентой, арамидной лентой, полиэстеровой лентой, лентой со стальным кордом и стальной проволочной лентой. Диапазон выпускаемой продукции охватывает трубы с внутренним диаметром от 600 мм до наружного диаметра 1000 мм, обеспечивая превосходную кольцевую прочность, исключительную коррозионную стойкость и выдающуюся устойчивость к смятию для сложных условий высоконапорной транспортировки.
Прецизионная технология многоленточной намотки — В основе линии Big Dia RTP лежит передовая система намотки с контролем натяжения, разработанная для работы со стеклолентой, арамидной лентой, полиэстеровой лентой, лентой со стальным кордом и стальной проволочной лентой. Благодаря мониторингу натяжения в реальном времени и прецизионному управлению система обеспечивает оптимальное расположение волокон и равномерное распределение кольцевых напряжений, что гарантирует стабильность механических характеристик труб.
Полностью автоматизированная система управления PLC с интеллектуальным HMI — Линия оснащена полностью автоматизированной системой управления на базе PLC с интуитивно понятным человеко-машинным интерфейсом (HMI), обеспечивающим централизованный мониторинг и интеллектуальную регулировку всех рабочих параметров. Операторы могут легко настраивать технологические параметры, контролировать ход производства и проводить диагностику через удобную сенсорную панель, что значительно снижает сложность эксплуатации и повышает производительность.
Гибкая модульная конфигурация — Линия может быть адаптирована под конкретные требования проектов по давлению, диаметру труб и типам армирующих материалов. Путём регулировки количества и расположения намоточных узлов система гибко обеспечивает рабочие давления от 2,5 МПа до 32 МПа, реализуя принцип «одна машина — множество применений».
Различные условия эксплуатации предъявляют принципиально разные требования к свойствам труб. Линия Big Dia оптимизирована для переработки важнейших армирующих материалов отрасли без снижения скорости линии или качества продукции:
Армирующий материал | Ключевые свойства | Оптимальные применения |
|---|---|---|
Стеклолента | Высокая жёсткость, экономическая эффективность | Стандартные нефтегазовые трубопроводы |
Арамидная лента | Исключительная прочность на разрыв и ударная вязкость | Высоконапорные или абразивные шламовые среды |
Полиэстеровая лента | Химическая стойкость и гибкость | Городское водоснабжение и низконапорные коллекторы |
Лента со стальным кордом / Стальная проволочная лента | Максимальная кольцевая прочность и устойчивость к смятию | Глубоководные офшорные и экстремально высоконапорные нагнетательные линии |
Армированные термопластичные композитные трубы, производимые на линии Big Dia RTP, являются краеугольным камнем современного трубопроводного производства. Эти трубы обладают коррозионной стойкостью, малым весом по сравнению со стальными аналогами и высокой скоростью монтажа, и находят применение в следующих сферах:
Нефтегазовый транспорт: Высоконапорные наземные коллекторные линии и офшорные выкидные линии. RTP-трубы широко применяются в разработке нефтяных и газовых месторождений, сборе и транспортировке углеводородов, а также в морской добыче, выступая в качестве новой альтернативы высококачественной трубной стали, эффективно решающей проблему коррозии металлических трубопроводов.
Горнодобывающая промышленность и транспортировка шламов: Износостойкие трубы для хвостохранилищ и транспортировки концентратов.
Водоснабжение и водоотведение: Крупногабаритные магистральные водоводы и нагнетательные линии.
Морская инженерия и дноуглубительные работы: Гибкие плавучие и подводные напорные рукава.
Линия Big Dia использует методологию непрерывного онлайн-производства, включающую четыре ключевых этапа:
Экструзионное формование внутренней трубы — Экструзия термопластичного внутреннего слоя, обеспечивающего направление потока среды, защиту от коррозии и передачу внутренних напряжений.
Непрерывная намотка композитной ленты — Прецизионная многоленточная намоточная система наносит армирующие материалы спиральным перекрёстным способом на поверхность внутренней трубы. Армирующий сердечник воспринимает нагрузки за счёт многослойной перекрёстной намотки.
Экструзионное покрытие наружной трубы — Экструзия термопластичного защитного наружного слоя, предохраняющего армирующий сердечник и передающего внешние нагрузки.
Резка и складирование — Готовые трубы нарезаются по заданным размерам, проходят контроль качества и направляются на склад.
Данный интегрированный процесс обеспечивает непрерывное производство — от экструзии внутренней трубы через намотку армирующего слоя до нанесения наружного покрытия, гарантируя идеальное сочетание высокой эффективности и отличного качества.
В условиях постоянного развития энергетической и промышленной инфраструктуры линия производства армированных композитных труб с намоткой стеклоленты серии Big Dia от JMG Machinery предлагает комплексное производственное решение для крупногабаритных RTP/TCP-труб, основанное на передовой технологии многоленточной намотки, полностью автоматизированном интеллектуальном управлении и гибкой модульной конфигурации. Будь то экстремальное высокое давление в глубоководных офшорных условиях или высокоабразивные среды в горнодобывающей промышленности — серия Big Dia является вашим надёжным партнёром.
JMG Machinery — Инновационные технологии для инфраструктуры будущего.
