В сфере промышленной трубопроводной инфраструктуры композитные материалы переживают беспрецедентную трансформацию. Композитные трубы — в особенности армированные термопластичные трубы — обладают значительными преимуществами в решении ключевых проблем, присущих традиционным материалам, включая коррозию, вес и стоимость жизненного цикла. Однако широкомасштабному внедрению этих передовых трубопроводных систем долгое время препятствовало одно узкое место: надёжная, эффективная и высококачественная технология соединения.

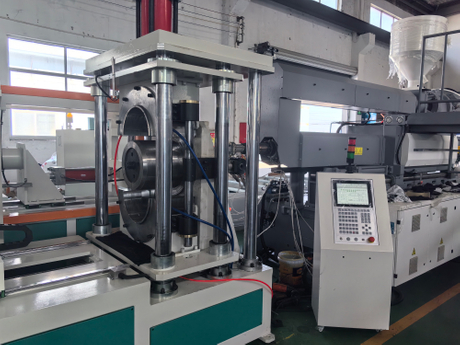

Оборудование для соединения композитных труб — полностью автоматизированные решения для торцевой герметизации, интегрирующие модули подачи, адсорбции, нагрева и транспортировки — стало ключевым технологическим прорывом для решения этих задач. Данная статья направлена на анализ текущего состояния технологии соединения композитных труб, ключевых эксплуатационных преимуществ и перспективных тенденций, формирующих будущее отрасли.
Армированные термопластичные трубы спроектированы так, чтобы сочетать высокую устойчивость к рабочему давлению, превосходную коррозионную стойкость и гибкость, аналогичную трубам из полиэтилена высокой плотности — совокупность свойств, которая позволяет поставлять их в бухтах длиной в сотни или даже тысячи метров. Эти характеристики делают трубы RTP идеальным выбором для сложных применений, таких как сбор и транспортировка нефти и газа, освоение геотермальных ресурсов, централизованное теплоснабжение и транспортировка химических сред.
Однако отставание в технологии соединения долгое время сдерживало масштабное применение композитных труб. В области автоматической торцевой герметизации труб RTP традиционное оборудование, как правило, использует последовательный режим работы, где материалы герметизации проходят через линейный процесс: выгрузка, захват, переворот, позиционирование и запрессовка с нагревом, что приводит к длительности цикла обработки одной единицы более 12 секунд, становясь узким местом эффективности производственной линии. Кроме того, традиционное оборудование использует контактные нагревательные пластины, вызывающие неравномерное распределение температуры в зоне нагрева с перепадами температуры по краям, превышающими 25°C, что приводит к различиям в кристалличности герметизирующего слоя и требует частых остановок для очистки от остатков расплавленного материала. Загрузка материалов герметизации в основном зависит от ручных операций, требуя от рабочих многократной загрузки материалов в зону герметизации, что препятствует непрерывной подаче материалов и требует значительных затрат времени и труда.
Основное инновационное решение передового оборудования для соединения композитных труб заключается в его кольцевой системе автоматической подачи. Благодаря скоординированной работе узла подачи — включающего первый электродвигатель, возвратно-поступательный винт и подающую пластину — материалы герметизации внутри разгрузочной стойки автоматически падают по одному в установочные пазы на подающей пластине, обеспечивая непрерывную автоматическую подачу материалов герметизации. Эта конструкция полностью преобразует традиционный режим ручной дозагрузки, значительно повышая эксплуатационную эффективность.
Узел адсорбции дополнительно улучшает процесс подачи, обеспечивая автоматический переворот материалов герметизации в точное выравнивание с трубой RTP после адсорбции посредством скоординированной работы поворотной рамы, поворотного вала, второго электродвигателя и присоски. Кроме того, интегрированная шлифовальная система на поворотной раме — приводящая в действие шлифовальное кольцо через опорные штанги с пневматическим управлением — обеспечивает достижение торцом трубы оптимального состояния сопряжения перед обработкой, устраняя дефекты зазоров сопряжения в процессе соединения.
Однородность температурного поля является критическим фактором, определяющим качество торцевой герметизации. По сравнению с дефектами качества, вызванными традиционным контактным пластинчатым нагревом — такими как большие перепады температуры по краям и накопление остатков расплавленного материала — оборудование для соединения композитных труб нового поколения внедряет нагревательный узел с управлением от двухрельсового скользящего стола. Скользящий стол перемещается точно по пазам, выполненным на транспортировочной раме, в то время как нагревательные провода на кронштейне равномерно нагревают материалы герметизации и торец трубы, эффективно устраняя несоответствия качества, вызванные температурными градиентами.
Такая конструкция системы нагрева не только обеспечивает однородность кристалличности герметизирующего слоя, но и значительно снижает накопление остатков расплавленного материала, сокращая частоту технического обслуживания и время простоев. Узел транспортировки, приводимый в движение электрорельсом, обеспечивает автоматический захват и проталкивание трубы, гарантируя плавный переход между процессом нагрева и последующим процессом запрессовки.
С точки зрения контроля качества, полностью автоматизированные процессы минимизируют потенциальные отказы, вызванные человеческими эксплуатационными ошибками. В традиционных процессах качество сварки сильно зависит от уровня квалификации и постоянства оператора — неопределённость, которая представляет серьёзную угрозу безопасности при применении в длинных трубопроводах под высоким давлением. Благодаря точному механическому позиционированию, обратной связи от датчиков и управлению ПЛК, оборудование нового поколения обеспечивает повторяемый и прослеживаемый выход качества в каждом производственном цикле.
С точки зрения показателей надёжности, передовые композитные системы ремонта и соединения повысили коэффициент успешной герметизации с 92% в традиционных процессах до более чем 99.5%.
По сравнению с традиционными процессами термоусадки или ручной выкладки, автоматизированное оборудование для герметизации композитных труб достигает примерно трёхкратной производительности. Это объясняется инновацией параллельных рабочих процессов — три этапа (кольцевая подача, адсорбционный переворот с позиционированием и нагрев с запрессовкой) работают одновременно, обеспечивая конвейерное непрерывное производство. Одностанционное оборудование подходит для среднесерийного производства, в то время как двухстанционные конфигурации достигают полностью параллельной обработки, значительно увеличивая выпуск продукции за единицу времени.
Рынок систем композитных труб находится на траектории устойчивого роста. Согласно статистике, глобальный рынок композитных труб в 2025 году оценивался примерно в 1.21 миллиарда долларов США, и прогнозируется его рост до 1.77 миллиарда долларов к 2032 году, с совокупным среднегодовым темпом роста около 5.58% в период с 2026 по 2032 год. Другие исследования показывают, что глобальный рынок систем композитных труб в 2024 году оценивался в 4.495 миллиарда долларов США, и ожидается, что к 2031 году он вырастет до 6.646 миллиарда долларов, с CAGR 5.56%.
Другой источник данных о рынке производства композитных труб показывает, что глобальный рынок в 2025 году оценивался в 2.70 миллиарда долларов США, и ожидается, что к 2034 году он достигнет 4.48 миллиарда долларов, что соответствует CAGR 5.8%.
Растущий спрос на коррозионно-стойкие, лёгкие и не требующие частого обслуживания трубы в нефтегазовой, геотермальной, химической и муниципальной водной отраслях является ключевым фактором роста рынка. В нефтегазовой промышленности композитные трубы широко используются для транспортировки углеводородов и других жидкостей. Между тем, масштабное строительство вторичных сетей централизованного теплоснабжения, систем глубокой геотермальной энергии и объектов по транспортировке термальной воды также стимулирует спрос на высококачественное соединительное оборудование.
Технологические достижения также изменяют направление разработки соединительного оборудования. Центр инноваций в области неметаллических материалов разрабатывает новый метод соединения армированных термореактивных композитных труб, который имеет потенциал заменить традиционные клеевые соединения и уплотнительные прокладки, предлагая более надёжное решение на основе сварки, подходящее для применения при высоком давлении и больших диаметрах.
Кроме того, появление соединительного оборудования для гибких неметаллических водородных труб означает шаг в направлении стратегий энергетического перехода. Благодаря полной автоматизации процессов, интегрирующих очистку труб, стыковую сварку, обрезку краёв и намотку композитного материала, оборудование нового поколения постоянно повышает комплексную прочность трубных соединений.
Уточнение отраслевых стандартов является важной поддерживающей силой для стандартизации и глобализации оборудования для соединения композитных труб. В области соединений композитных труб из термореактивных смол соответствующая система международных стандартов постепенно совершенствуется. Такие международные организации, как ASME, API, ASTM и ISO, установили систематические минимальные требования к проектированию, изготовлению, испытаниям и контролю труб и оборудования, формируя техническую основу для обеспечения безопасности и надёжности оборудования.
Для российского и стран СНГ рынков ГОСТ Р 56277-2014 «Трубы и фитинги композитные полимерные для внутрипромысловых трубопроводов. Технические условия» служит национальным стандартом, обеспечивающим нормативную основу для применения полимерных композитных труб. В российском патенте RU2702771C1 раскрыта конструкция соединения композитных труб, улучшающая герметичность и общую компактность с помощью специализированной конструкции фланцевого кольца и зажимного устройства. В Китае в области биметаллических композитных труб были достигнуты системные технологические прорывы, охватывающие четыре ключевых вызова: теория формообразования, технология производства, методы оценки и сварочно-монтажные работы. Была создана полная технологическая система, охватывающая всё: от контроля равномерной деформации по всей трубе до онлайн-мониторинга прочности соединения, наряду с серией национальных и отраслевых стандартов.
От традиционной ручной герметизации до полностью автоматизированного оборудования для соединения композитных труб — отрасль композитных труб совершила качественный скачок в технологии соединения. Такие ключевые преимущества, как автоматизация подачи материалов, однородный контроль температуры и параллельные рабочие процессы, значительно повысили согласованность качества и эффективность производства торцевой герметизации.
Перед лицом высоких ожиданий роста мирового рынка композитных труб (среднегодовой темп роста превышает 5%), эффективное и надёжное полностью автоматизированное оборудование для соединения композитных труб будет играть всё более важную роль в нефтегазовой, геотермальной, химической и муниципальной водной отраслях. В будущем стандартизация технологии соединения, интеллектуализация оборудования и глобальное продвижение на многоязычных рынках станут ключевыми переменными, определяющими отраслевой ландшафт.
