Как выбрать линию по производству армированных термопластичных труб (RTP) с намоткой металлического каната

1. Введение

Армированная термопластичная труба (Reinforced Thermoplastic Pipe, RTP) представляет собой трёхслойную композитную трубу, состоящую из термопластичного внутреннего слоя, армирующего слоя и наружного защитного покрытия. Армирующий слой формируется путём спиральной намотки металлических канатов, стальной проволоки или армирующих лент на внутреннюю трубу под определённым углом, что придаёт трубе отличную устойчивость к давлению и хорошую гибкость. Рабочее давление RTP-труб может достигать 32 МПа, а давление разрыва — превышать 60 МПа, что обусловливает их широкое применение в сборе и транспортировке нефти и газа, муниципальном водоснабжении, горнодобывающей промышленности, геотермальной энергетике и других областях.

Выбор правильной линии по производству RTP-труб с намоткой металлического каната влияет не только на качество продукции и производственные мощности, но и на окупаемость инвестиций и долгосрочные эксплуатационные расходы. В данной статье систематически изложены ключевые аспекты выбора линии производства RTP, охватывающие технические характеристики, системы намотки, средства автоматизации и возможности производителя.

2. Основной состав линии производства RTP

Полная линия по производству RTP-труб с намоткой металлического каната обычно состоит из следующих основных узлов:

1. Узел экструзии внутренней трубы – экструдирует термопластичный внутренний слой (материалы могут включать PE80, PE100, PA, PERT, PVDF и др.)

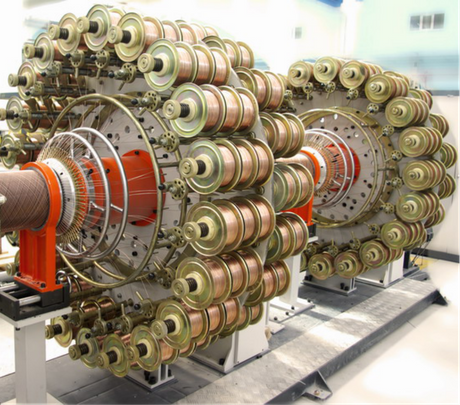

2. Узел намотки армирующего слоя – спирально наматывает металлические канаты, стальную проволоку или армирующие ленты на внутреннюю трубу

3. Узел экструзии наружного покрытия – экструдирует наружный защитный слой (обычно из HDPE с добавками против старения и УФ-излучения)

4. Система охлаждения и калибровки – обеспечивает стабильность размеров трубы

5. Система тянущего устройства, резки и намотки в бухты – обеспечивает резку по заданной длине и упаковку готовых труб в бухты

Передовые производственные линии используют «одностадийный» непрерывный процесс производства, исключающий двухстадийный процесс с повторной размоткой и транспортировкой внутренней трубы, что значительно повышает эффективность производства и стабильность продукции.

3. Ключевые факторы выбора

3.1 Диаметр трубы и класс давления

Диапазон диаметров и класс давления являются основными параметрами выбора. Различные проекты предъявляют сильно различающиеся требования к спецификациям труб. Распространённые спецификации RTP-труб включают 3 дюйма – 15 МПа, 4 дюйма – 10 МПа и 5 дюймов – 8 МПа. Типичные производственные линии охватывают диапазон диаметров от DN50 до DN300 мм (2″–12″) с регулируемым количеством армирующих слоёв от 1 до 6. При выборе следует определить диапазон диаметров и максимальное рабочее давление линии в соответствии с требованиями конечных применений на целевом рынке.

3.2 Производительность системы намотки

Система намотки является ключевой технологией линии производства RTP, напрямую определяющей качество армирования и стабильность продукции. Основные аспекты для оценки:

• Точность контроля натяжения: Прецизионные многокоординатные размоточные устройства с независимым контролем натяжения обеспечивают равномерность армирующих слоёв, исключая перекрытия или зазоры. Системы автоматического контроля постоянного натяжения необходимы для достижения одностадийной многослойной намотки.

• Скорость намотки: Максимальная скорость намотки напрямую влияет на эффективность производства. Оборудование ведущих производителей может достигать скорости намотки до 40 м/мин.

• Совместимость с армирующими материалами: Качественные производственные линии должны поддерживать различные армирующие материалы, включая стальную проволоку, арамидные ленты и стекловолоконные ровинги, для различных классов давления и сценариев применения.

• Гибкость по количеству слоёв: Регулируемое количество слоёв намотки (1–6 слоёв) обеспечивает гибкое производство труб различных классов давления.

3.3 Эффективность экструзионной системы

Производительность экструзии и энергопотребление являются ключевыми факторами, влияющими на эксплуатационные расходы. Критерии выбора включают:

• Производительность экструзии: Типичные линии производства RTP имеют производительность экструзии 350–600 кг/ч (в зависимости от спецификации трубы).

• Энергоэффективность: Экструзионные узлы с высокомоментными электродвигателями переменного тока и регулировкой теплового профиля позволяют экономить до 15% энергии по сравнению с традиционным оборудованием.

• Быстросменная головка: Конструкция быстросменной головки позволяет сократить время переналадки до 20–30 минут, значительно повышая гибкость производственной линии.

3.4 Автоматизация и системы управления

Высокий уровень автоматизации необходим для обеспечения стабильного качества продукции и снижения зависимости от ручного труда. Критерии оценки включают:

• Мониторинг и регулировка в реальном времени: Интеллектуальные системы контроля натяжения должны обеспечивать мониторинг в реальном времени и автоматическую регулировку для предотвращения обрыва проволоки или дефектов волнистости.

• Синхронизация линии: Все узлы производственной линии должны работать в скоординированном режиме, обеспечивая бесшовную синхронизацию от экструзии и намотки до охлаждения, резки и намотки в бухты.

• Сбор данных и удалённый мониторинг: Современные производственные линии должны поддерживать удалённый мониторинг и сбор данных для управления производством и диагностики неисправностей.

• Управление рецептурами: Системы управления должны поддерживать создание, сохранение и загрузку «рецептур» для быстрой переналадки между различными спецификациями труб.

3.5 Компоновка линии и занимаемая площадь

Типичная линия производства RTP имеет общую длину 35–55 метров. Перед выбором следует оценить доступное пространство производственного цеха, чтобы обеспечить рациональную компоновку всех узлов с удобным доступом для эксплуатации и обслуживания. Некоторые производители оптимизируют компоновку линии таким образом, чтобы ключевые операции — экструзия внутреннего слоя, намотка армирующего слоя и нанесение наружного покрытия — могли гибко комбинироваться для различных диаметров труб, максимизируя эффективность производства на ограниченном пространстве.

3.6 Стандарты качества и сертификация

Соответствие международным стандартам качества напрямую влияет на доступ продукции к рынкам. Необходимо проверить наличие у оборудования сертификатов CE, ISO 9001:2015 и других. Некоторые высококлассные линии конфигурируются по стандартам ЕС (G-тип) или североамериканским стандартам (U-тип) для соответствия требованиям различных целевых рынков.

4. Оценка производителя

4.1 Опыт в отрасли и техническая экспертиза

Линии производства RTP охватывают несколько дисциплин, включая экструзию, намотку и управление. Опыт производителя в отрасли имеет критическое значение. Следует отдавать предпочтение производителям с многолетним техническим опытом в области оборудования для армированных термопластичных труб. Ведущие производители могут иметь почти 30-летний технический опыт в области экструзии пластмасс.

4.2 Возможности кастомизации

Спецификации труб, классы давления и требования к производительности значительно различаются в разных проектах. Качественные производители должны предлагать индивидуальные решения — от отдельных экструдеров до полных линий экструзии композитных труб с автоматизацией последующих операций, а также предоставлять услуги полного цикла, включая проектирование структуры трубы, выбор композитных материалов и конфигурацию оборудования.

4.3 Послепродажное обслуживание и техническая поддержка

• Выездное обслуживание: Наличие пуско-наладочных работ на месте и обучения технического персонала

• Поставка запасных частей: Сроки поставки и доступность критически важных расходных материалов

• Техническая поддержка: Наличие удалённой диагностики и постоянной технической поддержки

5. Резюме

Выбор линии по производству RTP-труб с намоткой металлического каната — это инвестиционное решение, требующее всесторонней оценки. Рекомендуется:

1. Определить требования – установить целевой диапазон диаметров, класс давления и производственную мощность

2. Посетить производство – ознакомиться с производственными мощностями и системой контроля качества производителя

3. Сравнить предложения – получить технические предложения и коммерческие условия от нескольких поставщиков для сопоставительного анализа

4. Ориентироваться на долгосрочную перспективу – оценивать не только цену оборудования, но и эксплуатационные расходы, энергопотребление и послепродажное обслуживание

Правильно спроектированная и сконфигурированная линия производства RTP позволяет не только выпускать высококачественную продукцию, но и создавать долгосрочные конкурентные преимущества и экономические выгоды для заказчика.
