Революция RTP в нефте- и газопроводах высокого давления

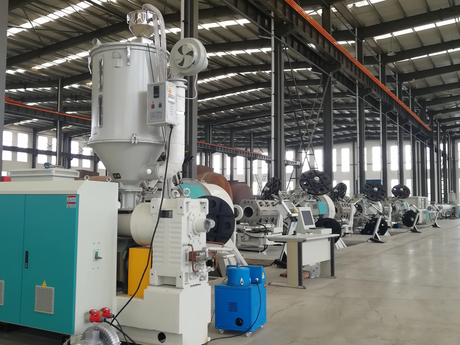

Линия по производству RTP-ленты JMG 4–10 дюймов — это полноценная производственная система. Представляет собой интегрированную автоматизированную экструзионную линию, которая непрерывно выпускает полностью связанные, сматываемые в бухты RTP-трубы диаметром от 114 мм до 273 мм.
Компонент | Спецификация |
|---|---|
Экструдер внутренней трубы | Одношнековый экструдер со специальной конструкцией шнека для HDPE/PP/PA |
Узел намотки ленты | Несколько блоков (2–16 головок), автоматический контроль постоянного натяжения |
Экструдер внешней оболочки | Одношнековый экструдер, материал HDPE/PP |
Система охлаждения | Распылительная охлаждающая ванна с вакуумной калибровкой |
Тянущее устройство | Гусеничного типа, с серводвигателем |
Намоточное устройство | Автоматическая катушечная намотка, выпуск сматываемой трубы |
Система управления | Полностью автоматизированная на базе ПЛК, сенсорный экран HMI, опционально удаленный мониторинг |
Параметр | Характеристика |
|---|---|
Диапазон диаметров труб | 4–10 дюймов (114 мм – 273 мм) |
Максимальное рабочее давление | До 32 МПа (320 бар) |
Армирующие материалы | Стеклолента, арамидная лента, полиэфирная лента, стальной корд |
Скорость линии | Индивидуальная настройка по запросу |
Система управления | ПЛК с автоматическим контролем постоянного натяжения |
Сертификация | CE сертифицировано |
Типовое применение | Нефте- и газопроводы, транспортировка воды под высоким давлением, специальных жидкостей |
Одна RTP-линия может вмещать до 16 намоточных головок для многослойного армирования, что дает производителям полную гибкость в масштабировании интенсивности армирования в соответствии с конкретными требованиями к давлению.
Производственная линия JMG поддерживает широкий спектр армирующих лент, каждая из которых служит определенным целям давления и оптимизации затрат:
Стеклонаполненная термопластичная лента (GFRTP): Отраслевой стандарт для универсального, экономически эффективного армирования при умеренных уровнях давления.
Арамидная лента (аналог Kevlar®): Исключительное соотношение прочности к весу для требовательных применений под высоким давлением, где важна легкость.
Полиэфирная лента: Высокая коррозионная стойкость, идеальна для химически агрессивных сред.
Стальной корд: Максимальный номинал давления для самых сложных нефтегазовых применений.
Показатель | RTP (линия JMG) | Традиционная стальная труба | Преимущество |
|---|---|---|---|
Стойкость к давлению | Рабочее давление до 32 МПа; возможно давление разрыва >100 МПа | До ~20 МПа для углеродистой стали (на суше) | RTP соответствует или превосходит стандартные стальные показатели |
Вес | ~20% веса металлических труб; ~50% от веса обычных пластиковых труб | Тяжелые — требует тяжелого грузоподъемного оборудования | Огромное логистическое преимущество |
Коррозионная стойкость | Отличная — устойчива к H₂S, CO₂, рассолу, кислотам | Плохая — требует ингибиторов, катодной защиты, покрытий | Увеличенный срок службы, снижение затрат на обслуживание |
Скорость монтажа | Можно укладывать >10 км/день; типичная линия <2 дней | 70+ дней для эквивалентной линии | В 35 раз быстрее монтаж |
Стоимость монтажа | На 20% ниже, чем у стальных труб | Базовый уровень | Значительная экономия капитала |
Стоимость жизненного цикла | 1/3 от стоимости углеродистой стали | Базовый уровень | Огромное преимущество по совокупной стоимости владения |
Срок службы | До 50+ лет (коррозионностойкая конструкция) | 15–25 лет до замены из-за коррозии | В 2–3 раза дольше эксплуатационный срок |
Производственная линия JMG выпускает RTP-трубы, вес которых составляет всего около 20% от веса металлических труб и 50% от веса стандартных пластиковых труб. Это драматическое снижение веса напрямую преобразуется в эксплуатационную экономию:
Снижение транспортных расходов: больше трубы в одной фуре, меньше тяжелых рейсов.
Минимальное оборудование: не требуются краны, меньше грузовиков, меньшая полоса отвода.
Полевой монтаж без сварки: устраняет необходимость в сертифицированных сварщиках и сварочном оборудовании — дорогостоящем и трудоемком.
Намотка в бухты непрерывными длинами: минимальное количество стыков, меньше потенциальных точек утечки.
API SPEC 15S: 2022 — отраслевой золотой стандарт. API SPEC 15S (издание 2022 года) — это определяющая спецификация для сматываемых армированных пластиковых труб в нефтепромысловых и энергетических приложениях. Хотя API 15S обычно применяется к трубопроводным системам диаметром до 6 дюймов (150 мм) при давлении до 5000 psi (34,5 МПа), линия JMG 4–10 дюймов сертифицирована по CE и соответствует международным стандартам безопасности и качества. Оборудование успешно экспортируется в Саудовскую Аравию, Иран, Индию и Индонезию.
Диапазон 4–10 дюймов занимает стратегическое пространство в нефтегазовой инфраструктуре:
Сбор и транспортировка сырой нефти: Идеально подходит для выкидных линий от устья скважины до манифольда (3–6 дюймов) и спутниковых сборных линий (6–10 дюймов).
Сбор природного газа: Системы сбора сланцевого газа, сопутствующего газа с нефтяных месторождений.
Нагнетание воды под высоким давлением: Для поддержания пластового давления при повышении нефтеотдачи (EOR).
Работа в сероводородной среде: RTP предлагает присущую ему коррозионную стойкость, что делает его предпочтительным решением.
Новые сферы применения: Транспортировка водорода и проекты CCUS (улавливание, использование и хранение углерода).
Финансовые аргументы в пользу RTP неоспоримы. Baker Hughes сообщает, что сматываемая композитная труба сокращает время установки до 60%, а стоимость установки более чем на 20% ниже по сравнению со сталью. Монтаж типичной линии занимает менее 2 дней по сравнению с примерно 70 днями для углеродистой стали — сокращение в 35 раз.
Исследования подтверждают, что стоимость жизненного цикла RTP составляет до одной трети от стоимости труб из углеродистой стали. Хотя стоимость единицы продукции RTP выше, общая стоимость (труба + монтаж) на 5–30% ниже, а экономия на 20-летнем периоде может достигать 20–40%.
Рынок | Ключевые драйверы |
|---|---|
Ближний Восток | Стратегия Saudi Aramco по внедрению неметаллических материалов; суровые условия, потребности в работе с кислой средой; 7–10-летние циклы замены стали |
Северная Америка | Сети сбора сланцевого газа; замена стареющей стальной инфраструктуры |
Азиатско-Тихоокеанский регион | Быстрое расширение инфраструктуры; растущая добыча нефти и газа; экологические нормы |
Производственное превосходство: Специализация на оборудовании для производства армированных композитных труб с намоткой ленты/волокна/шпона.
Полная настройка: Гибкая конфигурация в соответствии с вашими требованиями к номинальному давлению и диаметру трубы.
Экспертиза в экспорте: Проверенная репутация на крупнейших нефтегазовых рынках.
Техническая поддержка: Полное послепродажное обслуживание.
Конкурентные цены: Цены напрямую от производителя с сертифицированным качеством CE.
Если потребуются дополнительные консультации или более детальное описание, я готова помочь.
