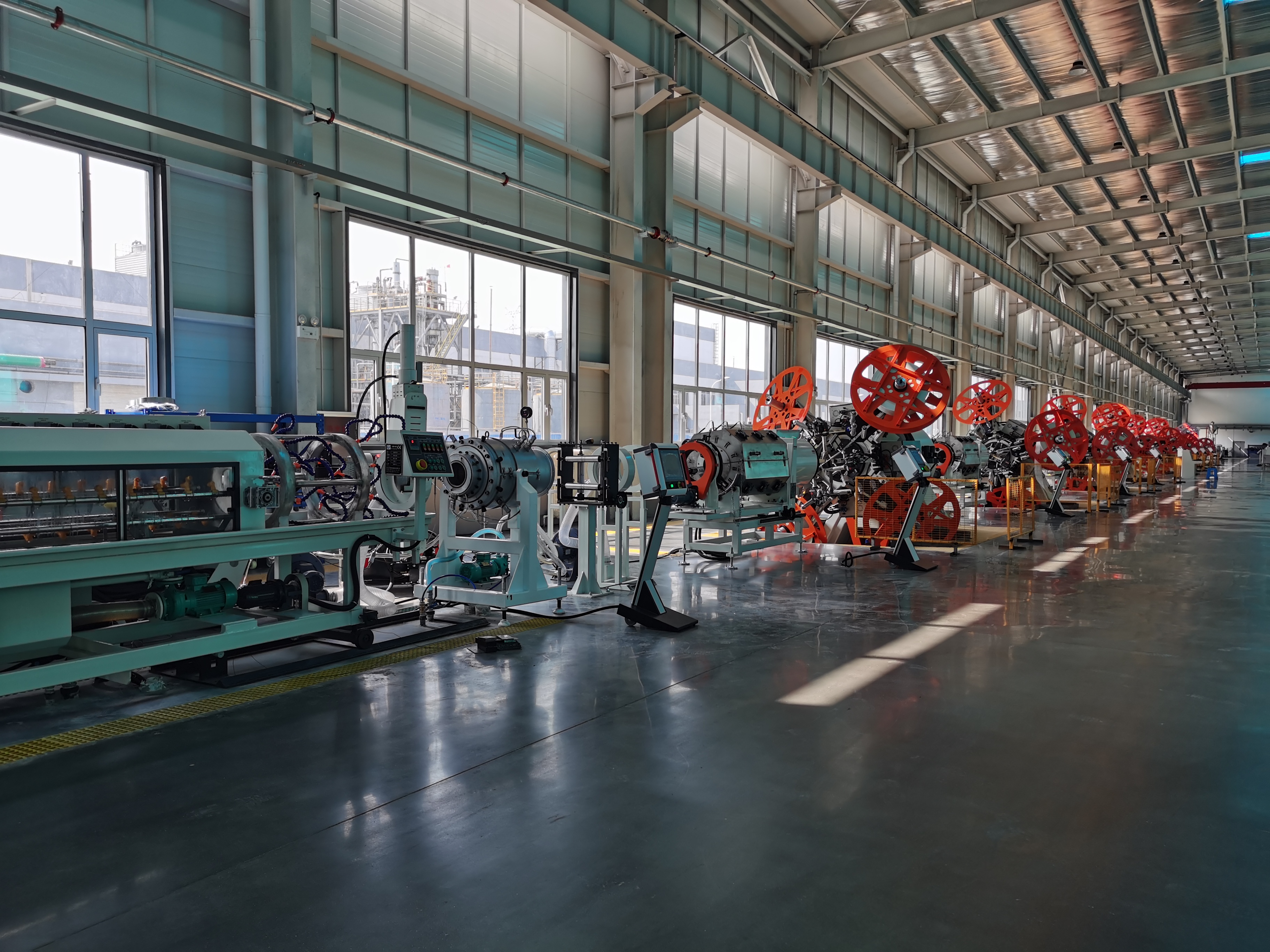

Серия Big Dia обеспечивает непревзойдённые возможности в производстве сматываемых в бухты высоконапорных труб RTP наружным диаметром до 1000 мм. Благодаря универсальной системе ленточной намотки, совместимой со стеклолентой, арамидной лентой, полиэфирной лентой и стальными армирующими материалами, данная линия предназначена для эффективного производства крупногабаритных армированных термопластичных труб с внутренним диаметром от 600 мм и наружным диаметром до 1000 мм.
Эта надёжная система оснащена передовой технологией многоленточной намотки, обеспечивающей полную совместимость со стеклолентой, арамидной лентой, полиэфирной лентой, лентой из стального корда и стальной проволочной лентой.Спроектированная для удовлетворения жёстких требований при высоконапорной транспортировке нефти и газа, перекачке абразивных шламов в горнодобывающей промышленности и морских драгерных работах, линия Big Dia гарантирует превосходную кольцевую прочность, исключительную коррозионную стойкость и высокую производительность при минимальном времени простоя.
В основе линии RTP Big Dia лежит усовершенствованная система намотки с контролем натяжения. Система спроектирована для работы со стеклолентой, арамидной лентой, полиэфирной лентой, лентой из стального корда и стальной проволочной лентой, обеспечивая оптимальное размещение волокон и равномерную кольцевую прочность.
Параметр | Технические характеристики |
|---|---|
Диапазон диаметров | Внутренний диаметр 600 мм – Наружный диаметр 1000 мм |
Система управления | Полностью автоматизированная PLC с мониторингом натяжения в реальном времени |
Гибкость материалов | Быстрая переналадка между синтетическими и металлическими армирующими слоями для достижения требуемых классов давления |
Армирующие материалы | Стеклолента, арамидная лента, полиэфирная лента, лента из стального корда, стальная проволочная лента |
Различные условия эксплуатации требуют различных свойств труб. Линия Big Dia оптимизирована для переработки наиболее критических армирующих материалов отрасли без ущерба для скорости или целостности линии.
Армирующий материал | Ключевые свойства | Рекомендуемое применение |
|---|---|---|
Стеклолента | Высокая жёсткость, экономичность | Стандартные нефтегазовые трубопроводы |
Арамидная лента | Исключительная прочность на разрыв и ударная вязкость | Высоконапорные системы, абразивные шламы |
Полиэфирная лента | Химическая стойкость и гибкость | Муниципальное водоснабжение, низконапорные коллекторные линии |
Лента из стального корда / стальная проволочная лента | Максимальная кольцевая прочность и устойчивость к смятию | Глубоководные морские проекты, экстремально высоконапорные нагнетательные линии |
Линия производства RTP Big Dia является краеугольным камнем современного производства трубопроводов, поставляя трубы, которые не подвержены коррозии, легче по сравнению со сталью и быстро монтируются.
Транспортировка нефти и газа: Высоконапорные сухопутные коллекторные трубопроводы и морские выкидные линии
Горнодобывающая промышленность и транспортировка шламов: Износостойкие трубы для хвостохранилищ и транспортировки концентратов
Водоснабжение и водоотведение: Магистральные водоводы большого диаметра и линии нагнетания воды
Морские и драгерные работы: Гибкие плавучие и погружные нагнетательные рукава

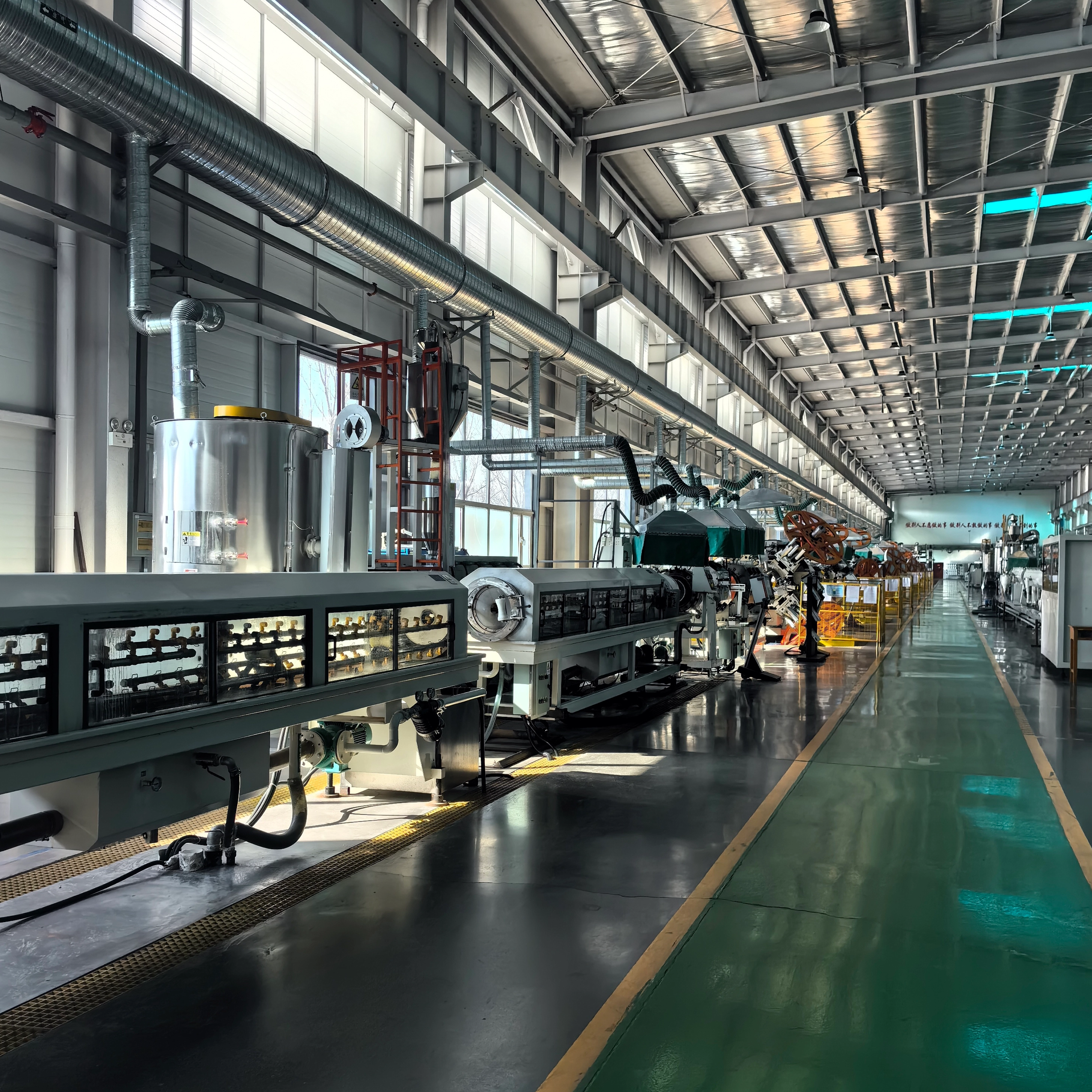

Производственный процесс включает четыре ключевых этапа, обеспечивающих непрерывное производство стеклопластиковых армированных полиэтиленовых труб:

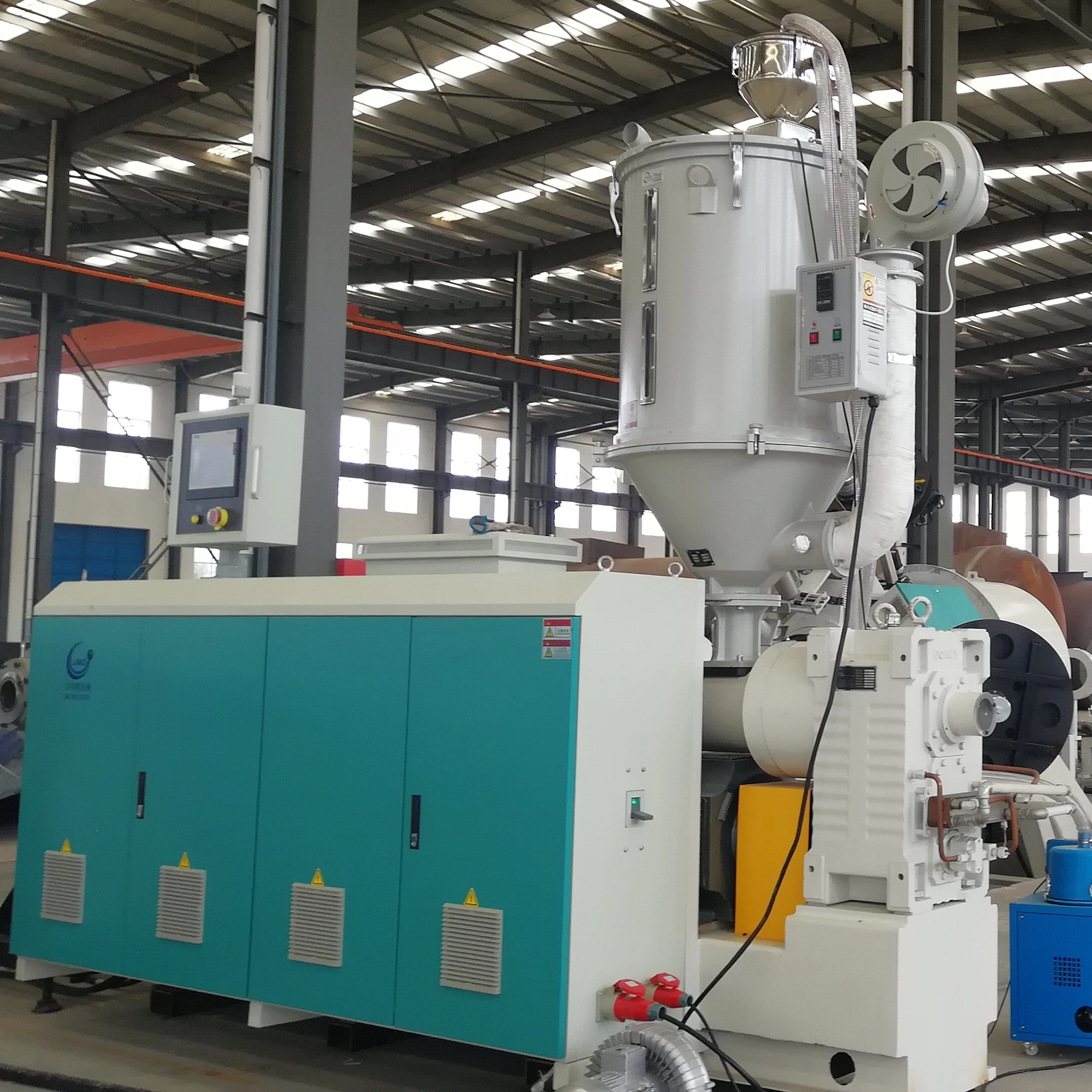

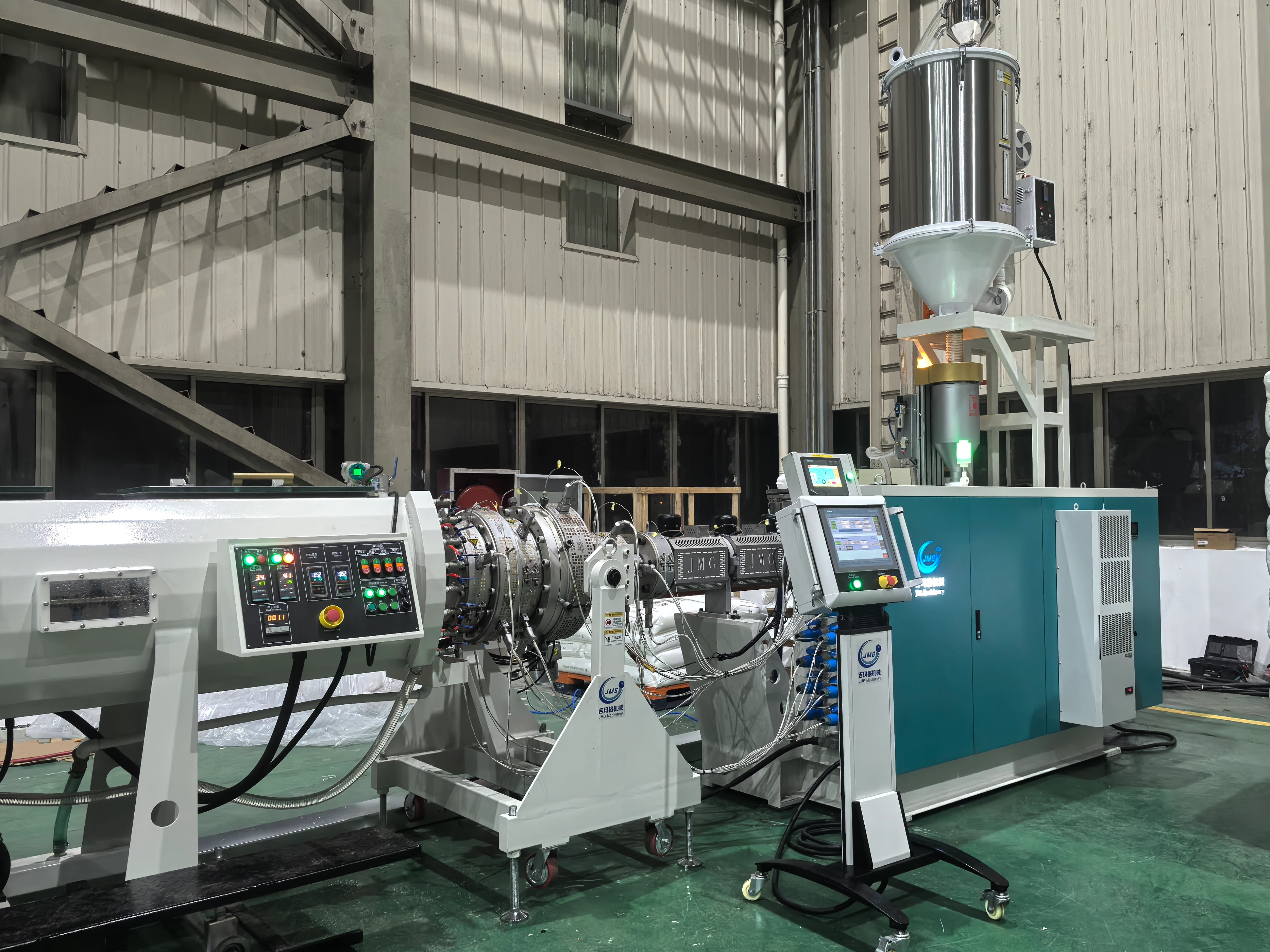

Экструзия внутренней трубы – формирование базовой термопластичной трубы
Непрерывная намотка композитной ленты – нанесение прецизионного многоленточного армирующего слоя
Экструзионное покрытие наружной трубы – нанесение защитного наружного слоя
Резка и складирование – резка готовой трубы по длине и складирование

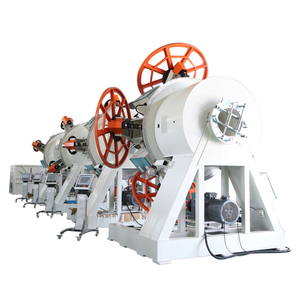

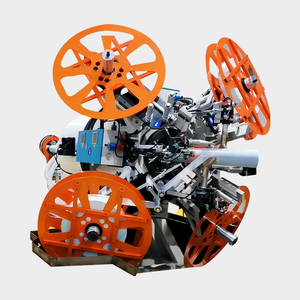

Узлы ленточной намотки спроектированы с высокой точностью и стабильностью для непрерывной работы в производстве TCP/связанных RTP-труб. Ключевые технологические параметры, такие как натяжение ленты, точка прижима, угол намотки, ширина ленты и величина зазора, находятся под точным контролем.
Обсудите ваши производственные цели и конкретные требования к ленточному армированию с нашей инженерной командой. От внутреннего диаметра 600 мм до наружного диаметра 1000 мм – мы адаптируем конфигурацию линии под требования вашего проекта по классу давления и объёму выпуска.
Мы предлагаем дифференцированную, эксклюзивную настройку на основе уникальных требований каждого заказчика. Наши возможности охватывают весь производственный процесс – от экструзии пластиковых труб, армирования композитными материалами, нанесения наружного покрытия и перемотки готовой продукции до производства трубных соединений, обжима и подключения трубопроводов.

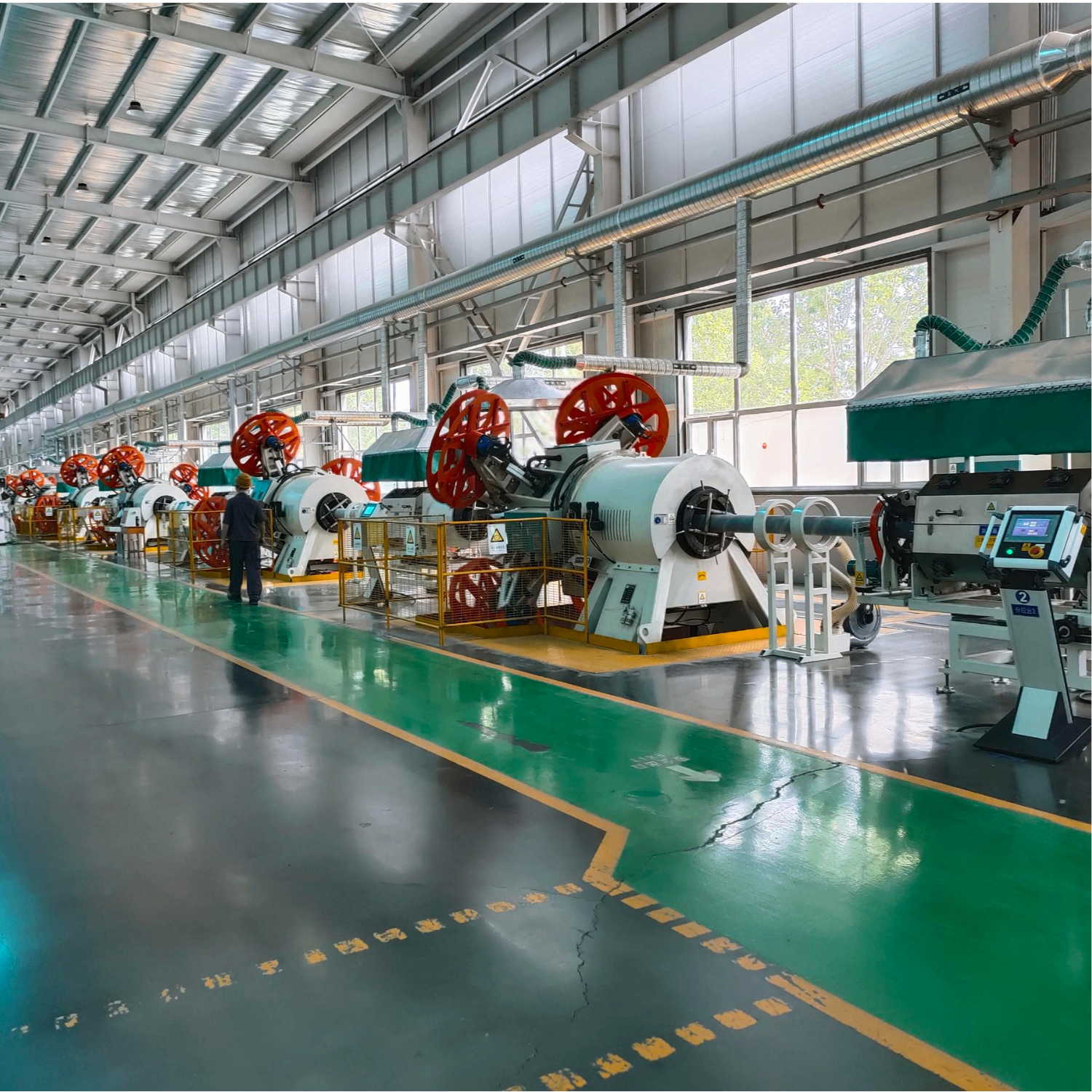

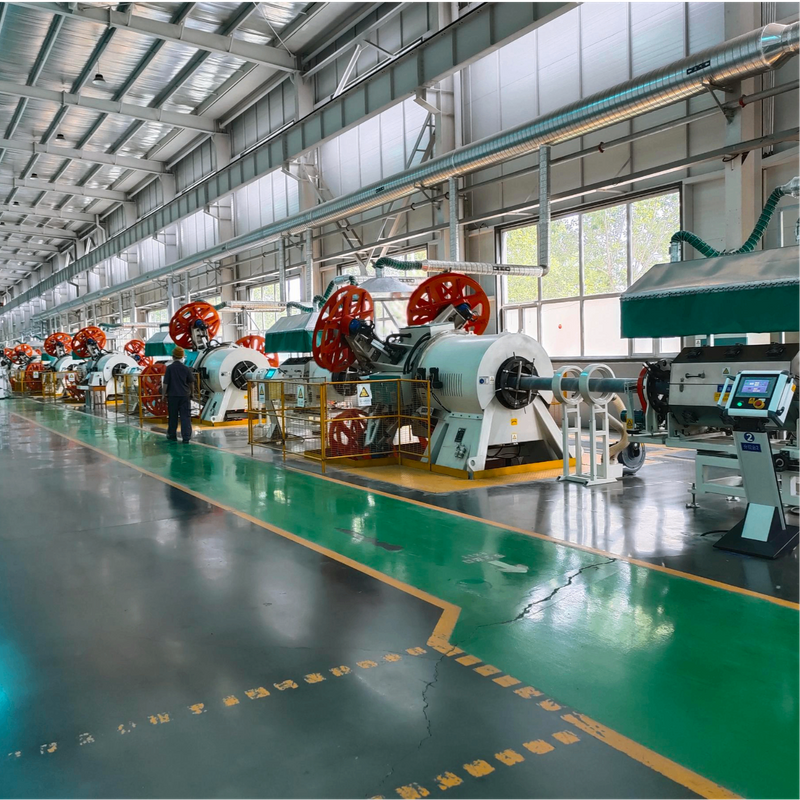

Kunshan JMG Machinery Manufacturing Co., Ltd. стремится предоставлять клиентам решения в области НИОКР, интеллектуальной собственности и интегрированные индивидуальные решения для оборудования по производству композитных труб из новых материалов.
Основная продукция включает:
Оборудование для производства армированных композитных труб с ленточной намоткой – подходит для стеклоленты, арамидной ленты, полиэфирной ленты, стальной ленты, ленты из стального корда и др.
Оборудование для производства армированных композитных труб с намоткой неметаллической проволокой – подходит для полиэфирной проволоки, арамидной проволоки, стекловолокна, базальтового волокна, а также в скрученном, пучковом или канатном виде
Оборудование для производства армированных композитных труб с намоткой металлической проволокой
Преимущество | Результат |
|---|---|
Возможность производства труб большого диаметра | Внутренний диаметр от 600 мм до наружного диаметра 1000 мм – одно из самых широких предложений в отрасли |
Универсальность по материалам | Одна линия работает со стеклолентой, арамидом, полиэфиром, стальным кордом и стальной проволокой |
Точное управление | Полностью автоматизированная PLC с мониторингом натяжения в реальном времени обеспечивает стабильное качество |
Высокая производительность | Спроектирована для непрерывного производства с минимальным временем простоя |
Проверенные решения | Надёжно работает в нефтегазовой, горнодобывающей, коммунальной и морской отраслях |
Гибкая настройка | Индивидуальные конфигурации под конкретные требования по давлению и объёму выпуска |
Для получения технических характеристик, индивидуальных решений или запроса коммерческого предложения свяжитесь с нашей инженерной командой уже сегодня.
